Elektrownie atomowe to jedne z najbardziej wymagających obiektów z punktu widzenia zarządzania bezpieczeństwem. Skala instalacji, liczba monitorowanych punktów oraz rygor regulacyjny sprawiają, że platforma integrująca systemy bezpieczeństwa musi sprostać wyzwaniom, z jakimi nie spotyka się w żadnym innym typie obiektu.
Atomium w Brukseli — symbol osiągnięć nauki i techniki jądrowej, zaprojektowane na wystawę światową Expo 58 [zdjęcie własne]
W praktyce oznacza to konieczność obsługi tysięcy punktów danych, zapewnienia dedykowanych mechanizmów sterowania oraz wsparcia operatorów w podejmowaniu decyzji pod presją czasu. Poniżej omówienie kluczowych funkcji środowiska GEMOS, które odpowiadają na te wymagania.
Automatyczny import punktów z plików CAD
Elektrownia atomowa to obiekt, w którym liczba monitorowanych punktów — czujek, detektorów, sterowników, modułów wejścia/wyjścia — sięga tysięcy, a niekiedy dziesiątek tysięcy. Ręczne wprowadzanie każdego z nich do systemu wizualizacji byłoby nie tylko czasochłonne, ale również obarczone ryzykiem błędu.

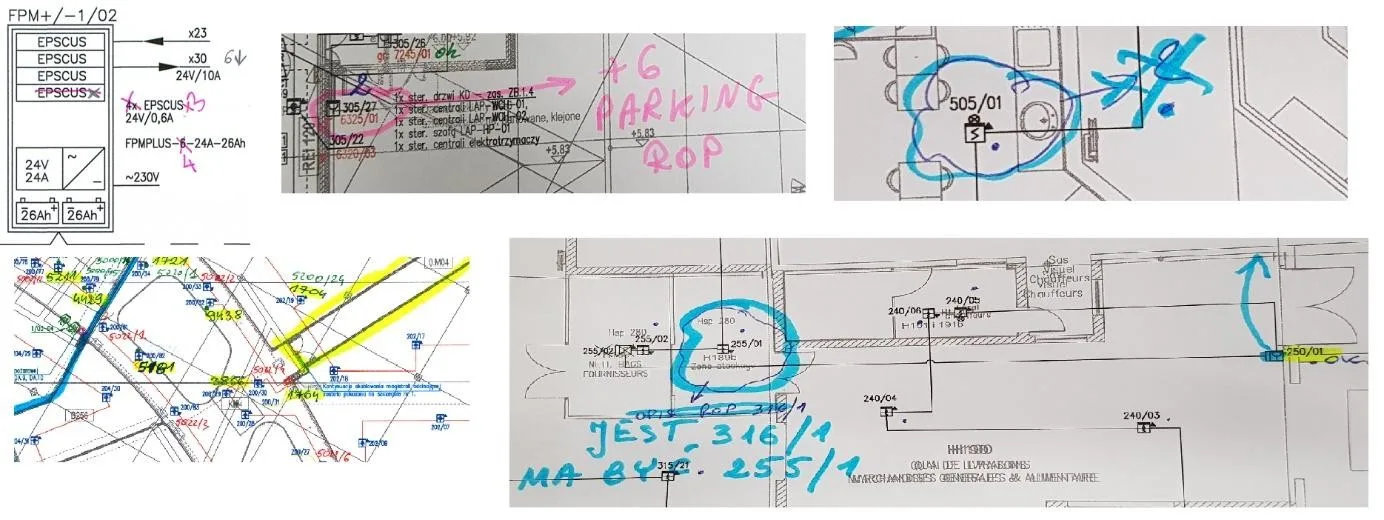

Automatyczny import punktów danych z plików CAD — tysiące elementów umieszczane na planach sytuacyjnych bez ręcznego wprowadzania.
Środowisko GEMOS umożliwia automatyczny import punktów danych bezpośrednio z plików CAD. Dzięki temu elementy instalacji — wraz z ich lokalizacją na planach sytuacyjnych — są przenoszone do systemu wizualizacji w sposób zautomatyzowany, z zachowaniem precyzji wynikającej z dokumentacji projektowej.
Punkty danych zaimportowane z dokumentacji CAD — każdy element zachowuje swoją precyzyjną lokalizację na planie obiektu.
Proces ten znacząco skraca czas wdrożenia systemu i minimalizuje ryzyko pominięcia lub błędnego umiejscowienia punktu. W przypadku modernizacji lub rozbudowy instalacji aktualizacja wizualizacji sprowadza się do ponownego importu zaktualizowanego pliku CAD.
Dedykowane funkcje — praktyka zarządzania
Specyfika elektrowni atomowej wymaga od platformy integrującej funkcji, które wykraczają poza standardowy zakres wizualizacji systemów bezpieczeństwa. Jednym z przykładów są dedykowane przyciski sterowania systemem sygnalizacji pożarowej, umożliwiające operatorowi szybkie wykonanie kluczowych czynności — takich jak potwierdzenie alarmu, wyciszenie sygnalizacji akustycznej czy uruchomienie procedury ewakuacyjnej dla wybranej strefy.

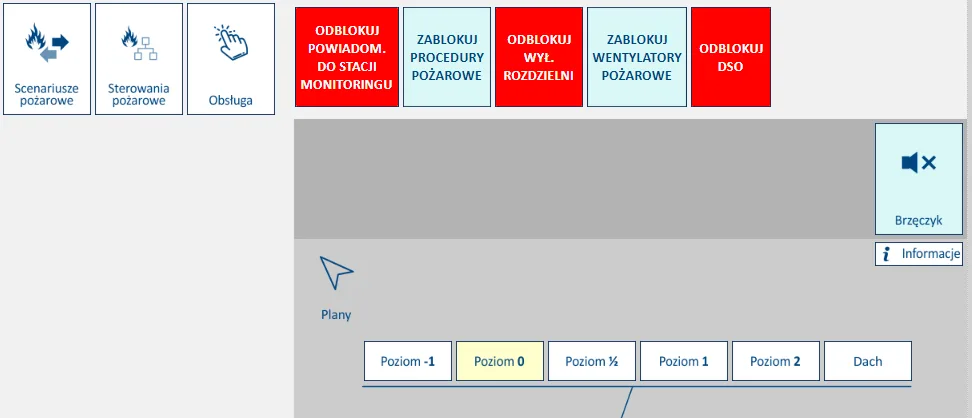

Dedykowane przyciski sterowania — szybki dostęp do kluczowych funkcji systemu sygnalizacji pożarowej bezpośrednio z poziomu wizualizacji.

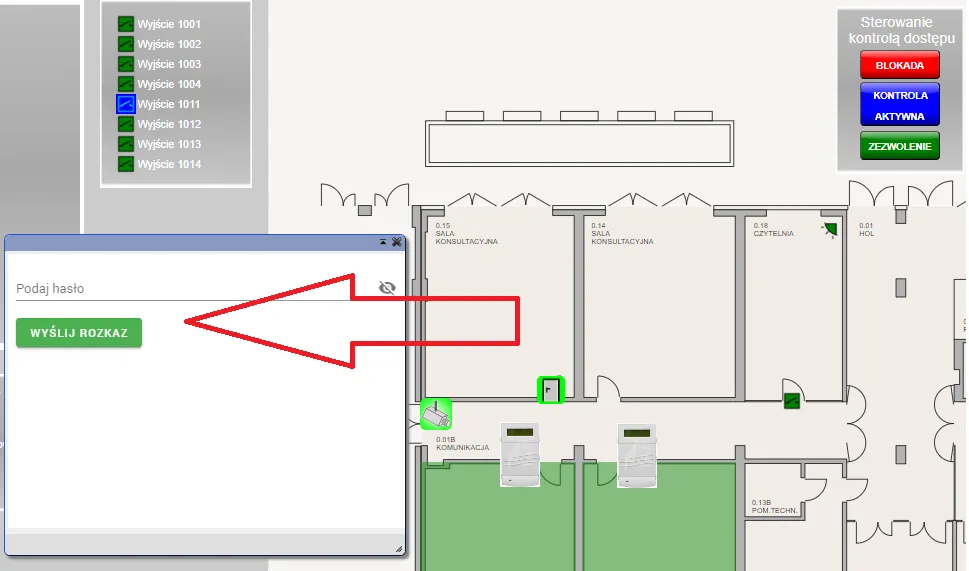

Przyciski te są projektowane we współpracy z służbami technicznymi obiektu, tak aby ich rozmieszczenie i logika działania odpowiadały rzeczywistym procedurom operacyjnym. W środowisku o podwyższonym rygorze bezpieczeństwa nie ma miejsca na przypadkowe kliknięcia — dlatego krytyczne sterowania mogą wymagać dodatkowego potwierdzenia lub autoryzacji.

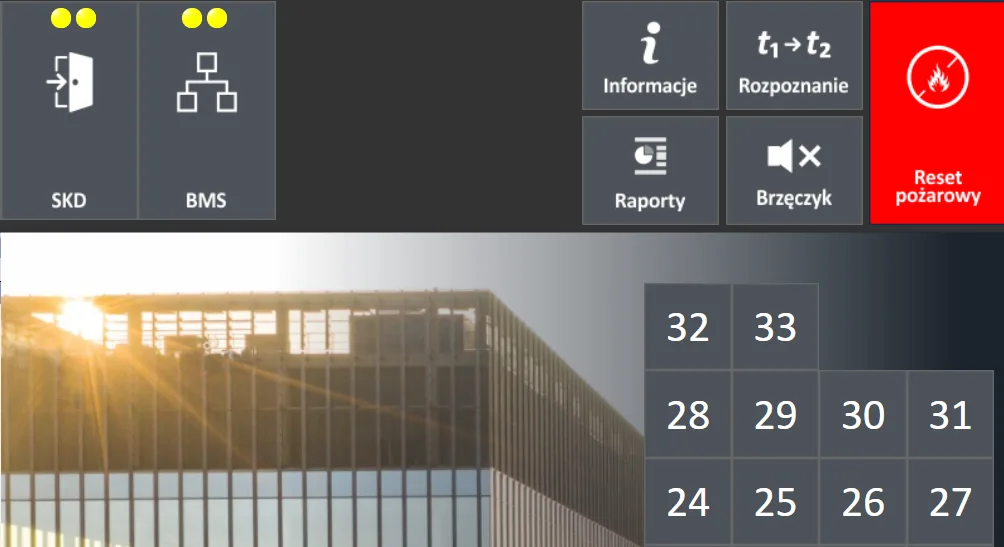

Panel sterowania dostosowany do specyfiki obiektu — rozmieszczenie i logika przycisków odpowiadają rzeczywistym procedurom operacyjnym.
Wspomaganie pracy operatorów
W elektrowni atomowej każda decyzja operatora musi być podjęta na podstawie rzetelnych informacji i zgodnie z obowiązującymi procedurami. Środowisko GEMOS wspiera ten proces, udostępniając operatorom dokumentację techniczną i procedury postępowania bezpośrednio w kontekście zdarzenia alarmowego.
Dokumentacja i procedury postępowania dostępne bezpośrednio w kontekście zdarzenia — operator nie musi szukać informacji w zewnętrznych źródłach.
W momencie alarmu system może automatycznie wyświetlić procedurę postępowania przypisaną do danego typu zdarzenia i strefy obiektu. Operator otrzymuje krok po kroku instrukcję działania, co minimalizuje ryzyko pominięcia istotnej czynności — szczególnie w sytuacjach stresowych, gdy presja czasu jest ogromna.

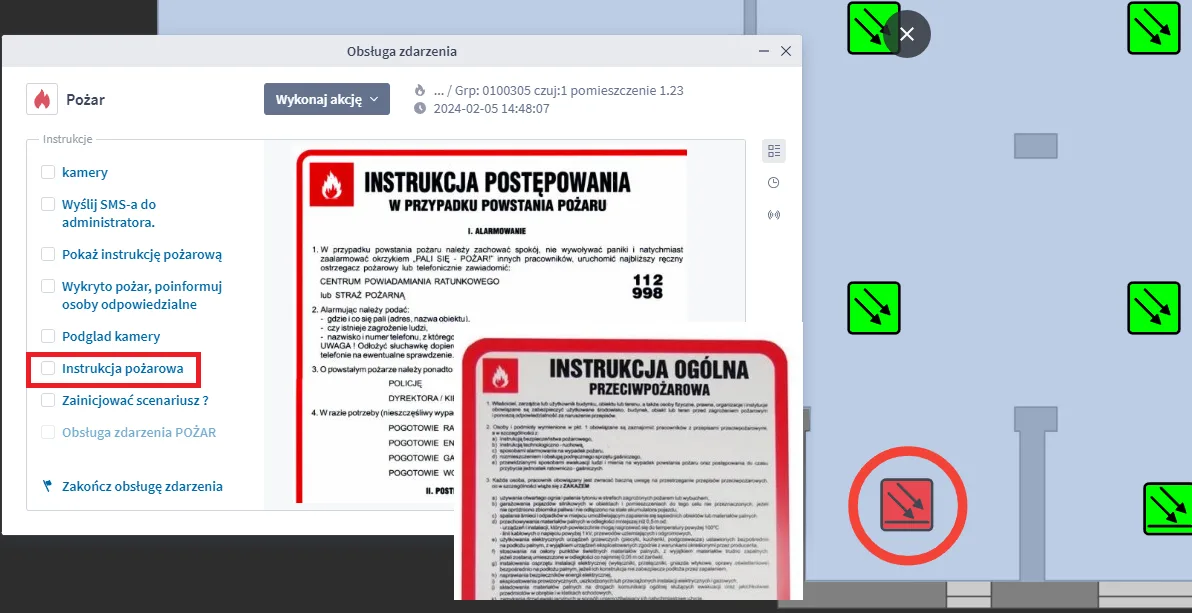

Automatyczne wyświetlanie procedury postępowania — krok po kroku, w kontekście konkretnego zdarzenia i strefy obiektu.
Uzupełnieniem jest moduł archiwizacji zdarzeń, który rejestruje nie tylko same alarmy, ale również działania podjęte przez operatorów — co jest niezbędne zarówno z punktu widzenia audytu, jak i doskonalenia procedur.
Gotowość na każdą integrację
Elektrownia atomowa to obiekt, w którym poza klasycznymi systemami zabezpieczeń — takimi jak sygnalizacja pożarowa, kontrola dostępu czy monitoring wizyjny — funkcjonują systemy specjalistyczne, w tym systemy monitorowania promieniowania jonizującego.

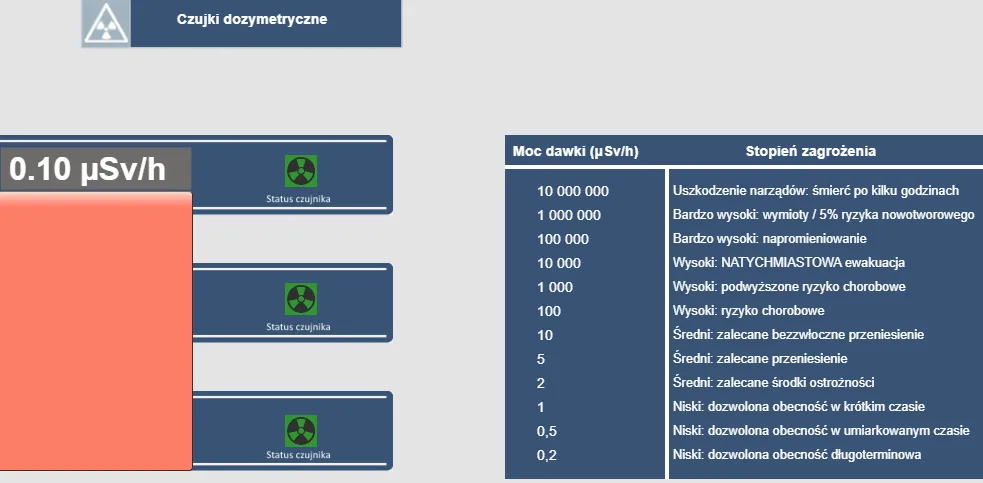

Integracja z systemami monitorowania promieniowania — dane z detektorów promieniowania jonizującego dostępne w środowisku wizualizacji.
Platforma GEMOS, dzięki otwartej architekturze integracyjnej, umożliwia włączenie tego typu systemów do wspólnego środowiska wizualizacji. Operator ma dostęp do danych z detektorów promieniowania na tych samych planach sytuacyjnych, na których widzi stan czujek pożarowych, kamer czy czytników kontroli dostępu.

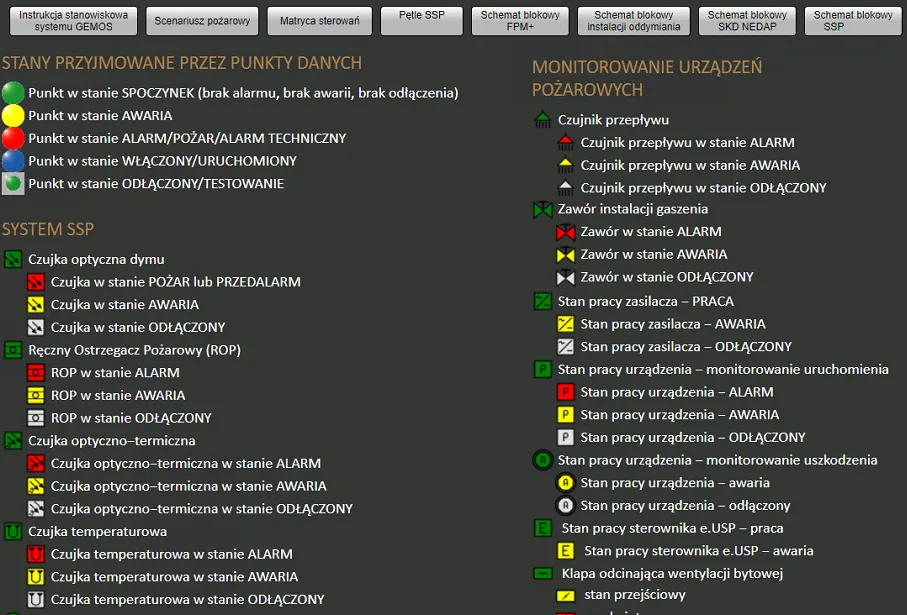

Jeden plan sytuacyjny — wszystkie systemy bezpieczeństwa, w tym monitorowanie promieniowania, dostępne w jednym widoku.
Gotowość na integrację z systemami specjalistycznymi to cecha, która w kontekście elektrowni atomowych ma znaczenie kluczowe. Platforma integrująca musi nie tylko obsługiwać szerokie spektrum protokołów komunikacyjnych, ale również zapewniać odpowiedni poziom niezawodności i redundancji — adekwatny do rangi chronionego obiektu.
