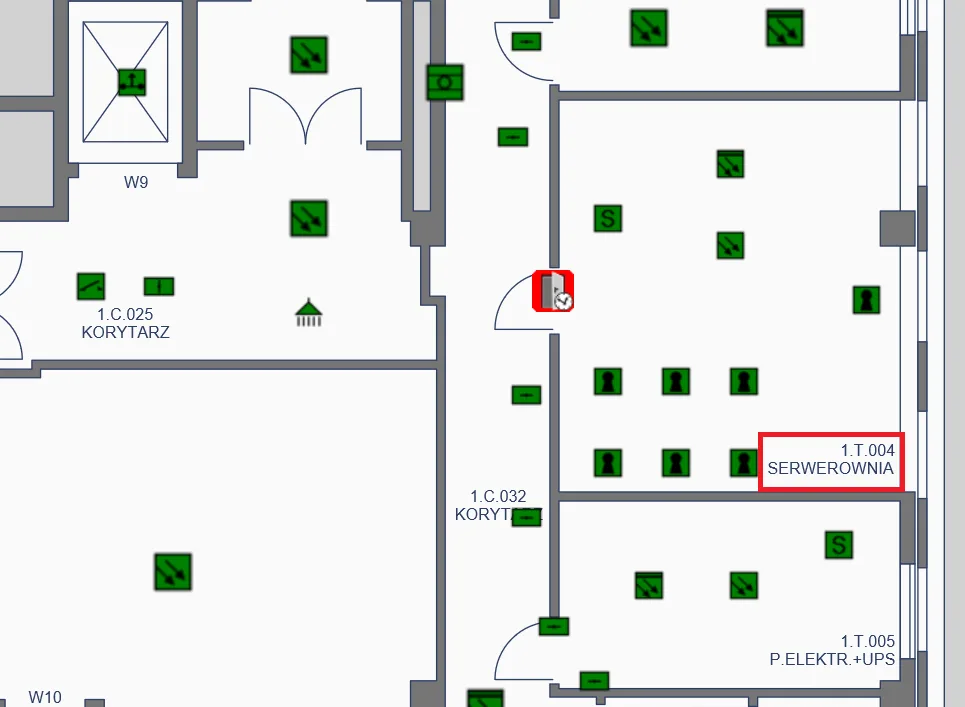

Najciemniej pod latarnią. Czyli w serwerowni. Pomieszczenia te, stanowiące serce infrastruktury IT każdego obiektu, bywają paradoksalnie jednymi z najmniej monitorowanych przestrzeni w budynku. A przecież to właśnie od sprawności serwerowni zależy funkcjonowanie wszystkich systemów — w tym tych odpowiedzialnych za bezpieczeństwo.
Wizualizacja switchy zarządzalnych w środowisku GEMOS — monitoring stanu portów i parametrów pracy urządzeń sieciowych w czasie rzeczywistym.
Platforma PSIM, kojarzona przede wszystkim z integracją klasycznych systemów bezpieczeństwa — takich jak SSP, SSWiN, CCTV czy KD — może pełnić równie istotną rolę w monitorowaniu infrastruktury krytycznej serwerowni. Poniżej przedstawiamy kluczowe obszary tej integracji.
Monitoring infrastruktury LAN
Sieć LAN to krwioobieg każdego nowoczesnego obiektu. Awaria przełącznika sieciowego w serwerowni może oznaczać utratę łączności z kamerami, czytnikami kontroli dostępu czy centralami alarmowymi obsługującymi całe piętra lub segmenty budynku.
Wizualizacja topologii sieci LAN w środowisku integrującym — operator widzi stan poszczególnych przełączników i ich wzajemne połączenia.
Wizualizacja infrastruktury sieciowej w środowisku PSIM pozwala operatorom na bieżąco monitorować stan przełączników zarządzalnych, identyfikować porty, na których pojawiły się problemy, oraz szybko lokalizować źródło awarii. Integracja z przełącznikami za pomocą protokołu SNMP umożliwia odczyt parametrów takich jak obciążenie portów, prędkość łącza, liczba błędów transmisji czy temperatura urządzenia.
Protokół SNMP i switche zarządzalne
Protokół SNMP (Simple Network Management Protocol) to standard komunikacji, który umożliwia platformie PSIM pozyskiwanie danych diagnostycznych bezpośrednio z urządzeń sieciowych. W przypadku switchy zarządzalnych integracja ta pozwala na:
- monitorowanie stanu każdego portu — aktywny, nieaktywny, błąd;
- odczyt statystyk ruchu sieciowego na poszczególnych portach;
- wykrywanie nieautoryzowanych podłączeń urządzeń;
- otrzymywanie powiadomień (trapów SNMP) o zdarzeniach krytycznych.
Integracja z przełącznikami za pomocą protokołu SNMP w środowisku GEMOS — szczegółowy widok parametrów pracy portów i statystyk ruchu sieciowego.
Dzięki temu operator systemu bezpieczeństwa nie musi logować się do dedykowanego interfejsu zarządzania każdym przełącznikiem z osobna — wszystkie kluczowe informacje są dostępne w jednym środowisku integrującym, obok danych z kamer, central alarmowych i pozostałych systemów.
Zasilacze UPS
Zasilacz awaryjny to ostatnia linia obrony przed niekontrolowanym wyłączeniem urządzeń w serwerowni. Platforma PSIM, zintegrowana z zasilaczami UPS, umożliwia wizualizację parametrów takich jak:
- poziom naładowania akumulatorów;
- bieżące obciążenie zasilacza;
- praca z sieci lub z akumulatorów;
- stan zdrowia baterii i prognozowany czas podtrzymania.

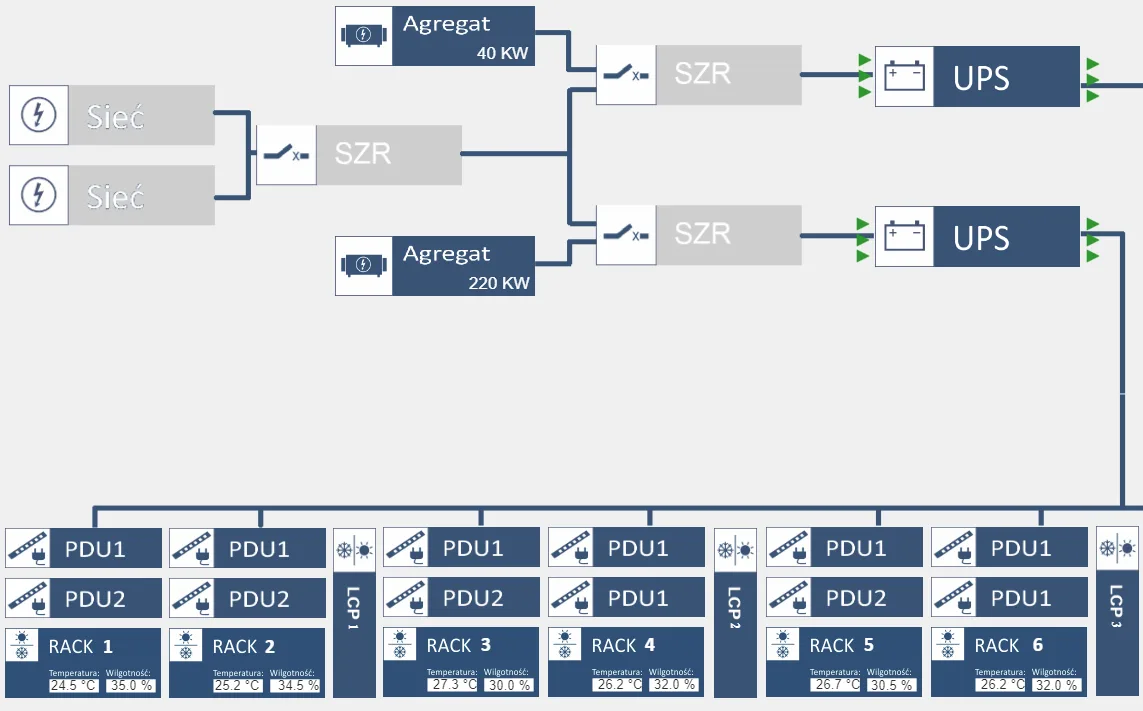

Monitoring zasilaczy UPS w środowisku integrującym — operator na bieżąco kontroluje stan akumulatorów, obciążenie i tryb pracy zasilacza.
W momencie przejścia na zasilanie akumulatorowe system integrujący może automatycznie uruchomić procedurę alarmową — powiadomić odpowiednie osoby, zaprotokołować zdarzenie i rozpocząć sekwencję bezpiecznego wyłączania mniej krytycznych systemów, aby wydłużyć czas podtrzymania dla infrastruktury kluczowej.
Pierścień światłowodowy
W obiektach rozległych — takich jak kampusy, kompleksy biurowe czy obiekty przemysłowe — komunikacja między serwerowniami opiera się na pierścieniach światłowodowych. Topologia pierścieniowa zapewnia redundancję: w przypadku uszkodzenia jednego odcinka ruch sieciowy jest automatycznie przekierowywany.

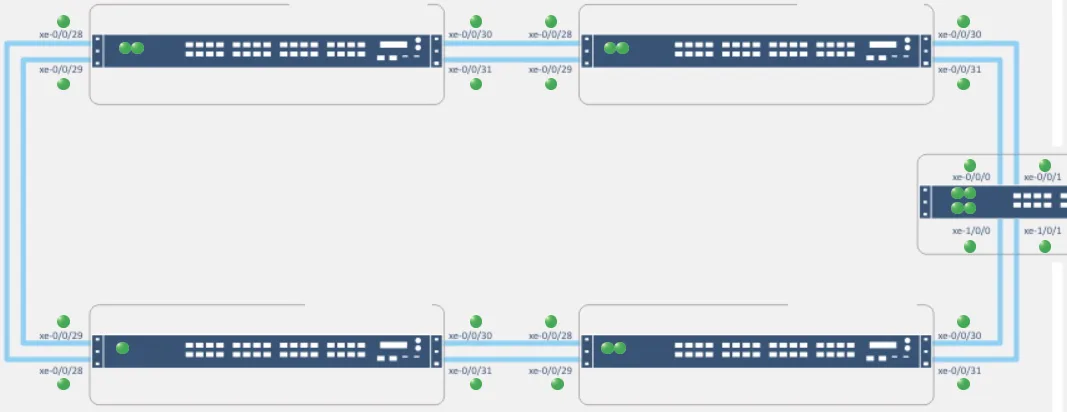

Wizualizacja pierścienia światłowodowego — operator widzi stan poszczególnych odcinków i momentalnie identyfikuje miejsce ewentualnego uszkodzenia.
Wizualizacja pierścienia światłowodowego w środowisku PSIM pozwala na natychmiastową identyfikację uszkodzonego odcinka oraz ocenę wpływu awarii na pozostałe systemy. Operator widzi, które budynki lub strefy mogą być zagrożone utratą łączności, i może podjąć odpowiednie działania zaradcze — jeszcze zanim skutki awarii staną się odczuwalne dla użytkowników obiektu.
Klimatyzacja i warunki środowiskowe
Temperatura i wilgotność w serwerowni to parametry, których przekroczenie dopuszczalnych wartości może prowadzić do uszkodzenia sprzętu lub wymuszenia awaryjnego wyłączenia. Platforma PSIM umożliwia zdalne monitorowanie jednostek klimatyzacji precyzyjnej, w tym:
- bieżącej temperatury i wilgotności w poszczególnych strefach serwerowni;
- stanu pracy agregatów chłodniczych;
- alarmów przekroczenia progów temperaturowych;
- historii parametrów środowiskowych dla celów audytowych.

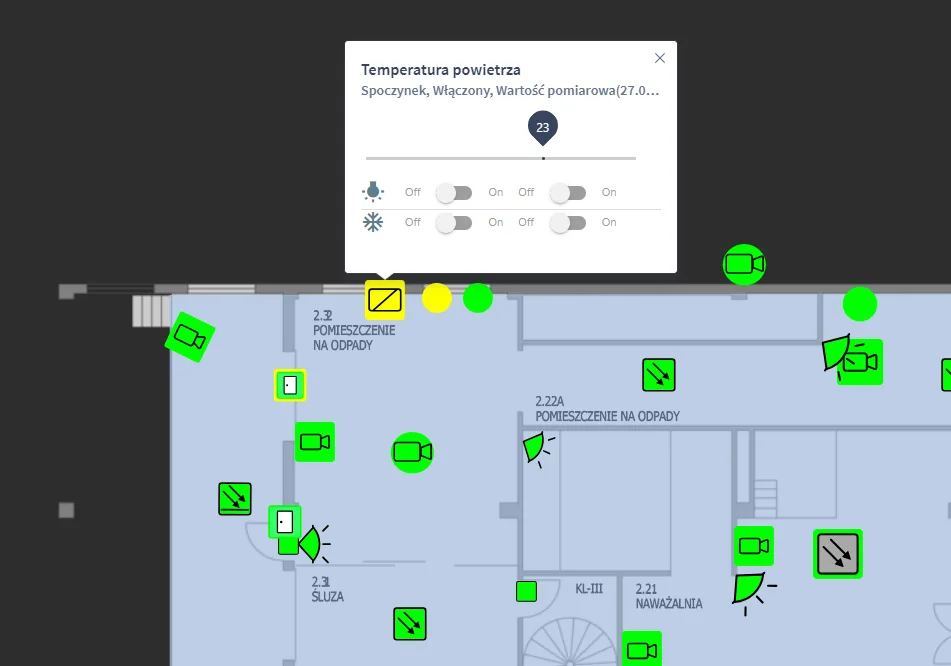

Zdalne monitorowanie parametrów klimatyzacji w serwerowni — wizualizacja temperatury, wilgotności i stanu pracy jednostek chłodniczych w środowisku GEMOS.
Integracja systemów klimatyzacji z platformą PSIM pozwala na realizację scenariuszy automatycznych — na przykład w przypadku awarii jednej z jednostek chłodniczych system może automatycznie zwiększyć wydajność pozostałych agregatów, wysłać powiadomienie do służb technicznych i zaprotokołować zdarzenie. Takie podejście minimalizuje ryzyko przegrzania i pozwala na szybką reakcję, zanim warunki środowiskowe przekroczą wartości krytyczne.
