Dworzec, hala, tunel, przejście podziemne i obiekty satelickie tworzą jeden rozległy układ. Każda część ma własne urządzenia, instalacje i zależności. W chwili alarmu wszystkie muszą jednak zadziałać jak jeden system. Na Warszawie Zachodniej oznacza to koordynację około 9000 punktów danych. Kluczem okazał się czytelny podział ról między GEMOS i FPM+.

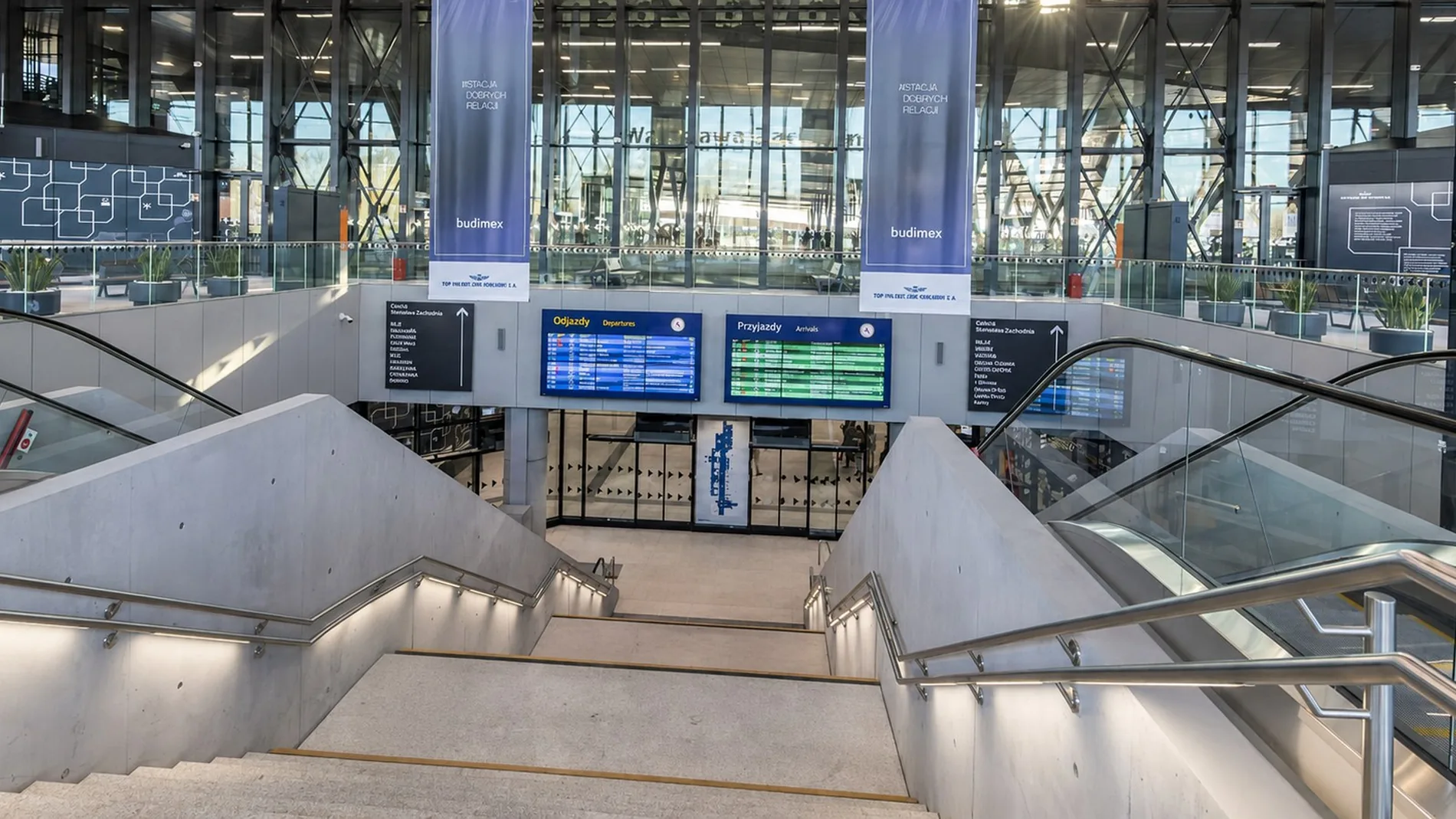

Warszawa Zachodnia: scenariusz pożarowy dla rozległego obiektu kolejowego
Warszawa Zachodnia obejmuje nie jeden budynek, lecz rozległą, wielostrefową infrastrukturę: dworzec, halę, tunel, przejście podziemne i obiekty satelickie. Przy takiej skali samo wykrycie pożaru jest dopiero początkiem. Równie ważne staje się to, jak scenariusz pożarowy przełożyć na konkretne sterowania, monitoring urządzeń i czytelne informacje dla operatora.
Prawdziwe wyzwanie zaczyna się po alarmie. Trzeba uruchomić właściwe działania, sprawdzić stan urządzeń, przekazać operatorowi kontekst i skoordynować pracę wielu instalacji. System musi być nie tylko zgodny z dokumentacją. Musi być przewidywalny podczas alarmu, możliwy do przetestowania i zrozumiały dla człowieka, który będzie go obsługiwał.
W skrócie
- Integracja na Warszawie Zachodniej obejmuje około 9000 punktów danych.
- Warstwa operatorska GEMOS porządkuje obraz sytuacji i kontekst dla operatora.
- Warstwa wykonawcza FPM+ realizuje sterowania przeciwpożarowe i nadzoruje stany urządzeń.
- Instalacja FPM+ obejmuje trzy centrale MASTER, ponad 60 modułów eUPS i ponad 40 modułów eLSK.
- Najważniejszy łańcuch weryfikacji to: polecenie → wykonanie → informacja zwrotna.
Gdy jeden alarm uruchamia dziesiątki zależności
W małym budynku scenariusz pożarowy może obejmować niewielką liczbę urządzeń i prostych sterowań. Na Warszawie Zachodniej obejmuje wiele stref, branż i instalacji: od systemu sygnalizacji pożarowej i dźwiękowego systemu ostrzegawczego, przez automatykę przeciwpożarową, aż po monitoring, wizualizację i obsługę operatorską.
Z GEMOS zintegrowano między innymi systemy i interfejsy związane z detekcją pożaru, monitoringiem CCTV, obsługą operatorską, automatyką przeciwpożarową oraz przekazywaniem informacji o stanach urządzeń. W głównym centrum sterowania działa stanowisko operatorskie z trzema monitorami GEMOS i dwoma monitorami CCTV. Dodatkowe stanowiska w pomieszczeniach SRK pozwalają obserwować konkretne perony i odbierać podstawowe powiadomienia pożarowe.
Przy takiej skali operator nie może samodzielnie składać obrazu sytuacji z wielu ekranów i komunikatów. System powinien podać mu informacje w kolejności, która wspiera ocenę zdarzenia i reakcję.

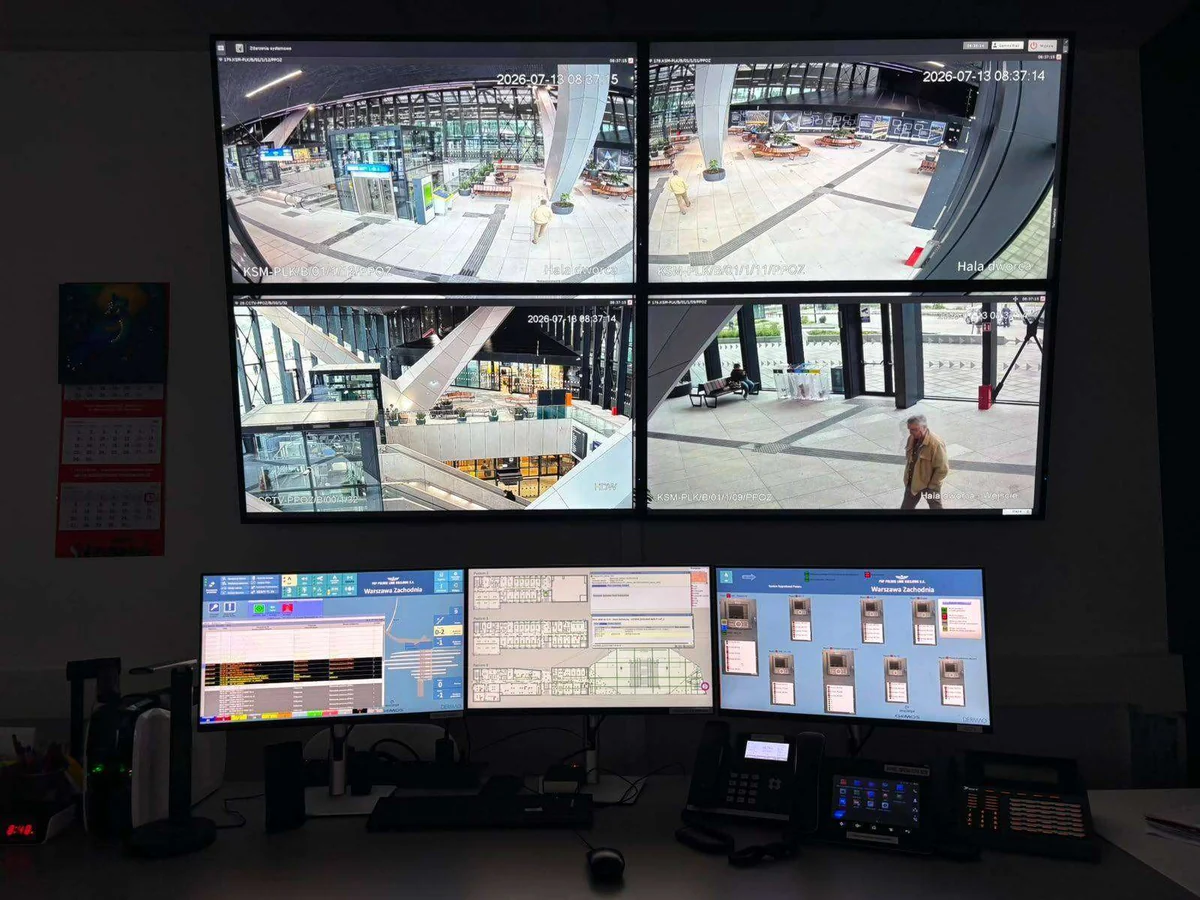

Stanowisko operatorskie w obiekcie Warszawa Zachodnia — obraz z kamer, wizualizacja GEMOS i informacje potrzebne do obsługi zdarzeń w jednym miejscu.
Dwa systemy. Dwie jasno określone role
Kluczem do uporządkowania rozwiązania był jasny podział odpowiedzialności. Warstwa operatorska i integracyjna nie przejęła zadań warstwy wykonawczej. Każdy system odpowiada za obszar, do którego został zaprojektowany.
| Obszar | GEMOS | FPM+ |
|---|---|---|
| Główna rola | Integruje informacje i pokazuje operatorowi obraz sytuacji | Wykonuje sterowania przeciwpożarowe i nadzoruje stany urządzeń |
| Perspektywa operatora | Lokalizacja alarmu, kontekst, powiązane dane i obraz z kamer | Potwierdzenie, że urządzenie wykonało wymagane działanie |
| Zakres odpowiedzialności | Wsparcie człowieka w ocenie zdarzenia | Realizacja logiki i zależności scenariusza pożarowego |
| Efekt praktyczny | Mniej przełączania między systemami | Większa przewidywalność wykonania sterowań |

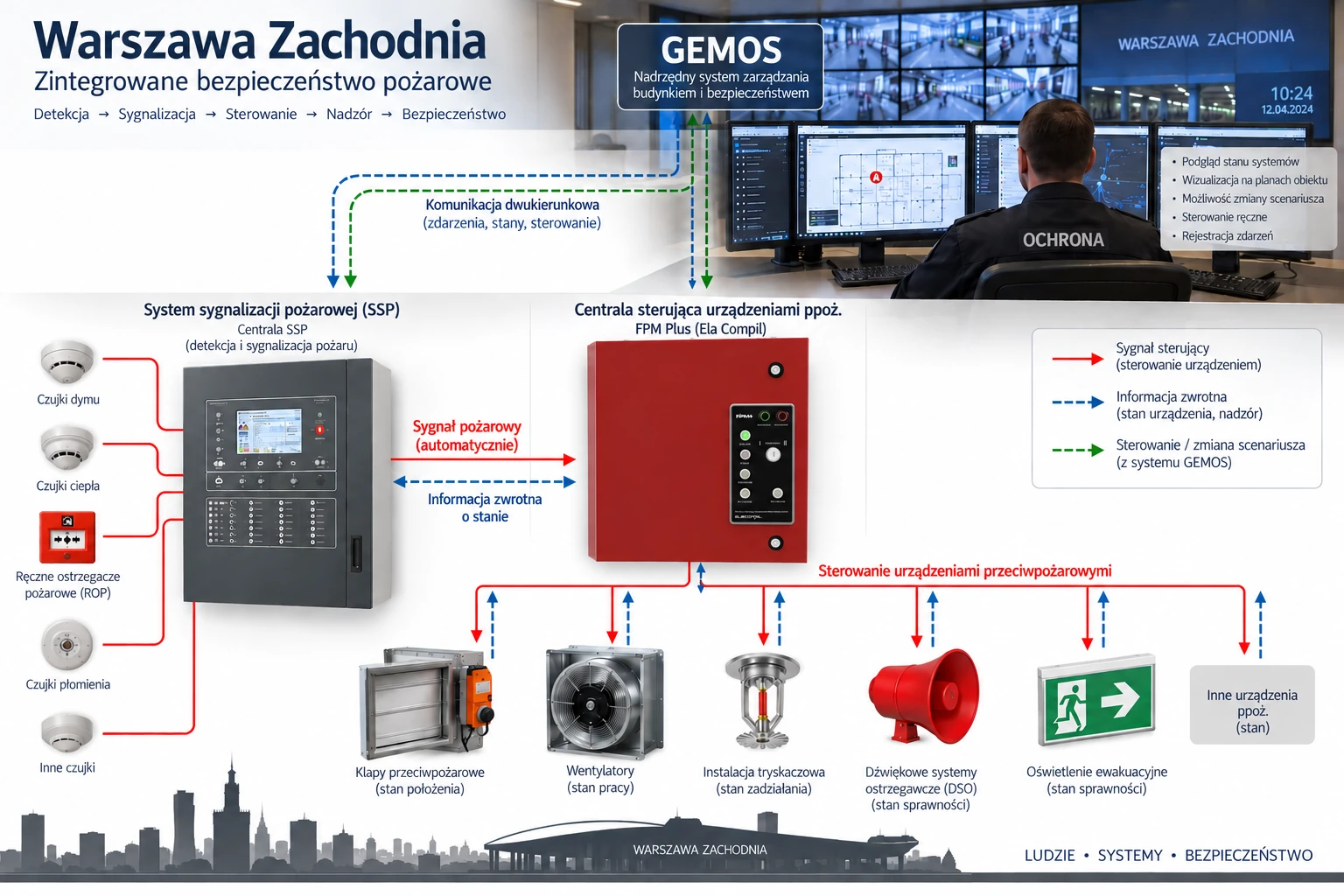

Podział ról pomiędzy systemem GEMOS (SIUP) a centralą sterującą w kontekście realizacji scenariusza pożarowego.
GEMOS: obraz sytuacji i kontekst dla operatora
Platforma GEMOS integruje dane z wielu systemów, prezentuje je operatorowi i koreluje zdarzenia. Może też automatycznie powiązać alarm z obrazem z odpowiedniej kamery. Operator nie widzi więc wyłącznie komunikatu. Otrzymuje lokalizację, źródła powiązanych danych i kontekst potrzebny do podjęcia decyzji.
Tę rolę szerzej wyjaśnia artykuł co to jest PSIM: system integracyjny nie zastępuje urządzeń w obiekcie, lecz porządkuje informacje i wspiera człowieka podczas obsługi zdarzeń.
FPM+: wykonanie scenariusza i nadzór urządzeń
Centrala FPM+ realizuje sterowania urządzeniami przeciwpożarowymi, nadzoruje ich stany i porządkuje zależności zapisane w logice pożarowej. To w tej warstwie polecenie ma zostać przekazane do właściwego urządzenia, a jego wykonanie potwierdzone.
Jeden system pomaga zrozumieć, co się dzieje. Drugi odpowiada za to, aby urządzenia wykonały właściwe działania. Dzięki temu wizualizacja nie miesza się z bezpośrednią realizacją sterowań.
Sieć central i modułów
Instalacja FPM+ na Warszawie Zachodniej objęła:
- trzy centrale MASTER,
- ponad 60 modułów eUPS,
- ponad 40 modułów eLSK.
Liczby pokazują skalę realizacji. Ważniejsze jest jednak to, że rozbudowaną instalację oparto głównie na dwóch powtarzalnych typach modułów. Złożoność obiektu nie została przeniesiona do sprzętu. Została obsłużona przez zaprojektowaną logikę i jednolitą strukturę wykonawczą.
eUPS: sygnał wchodzi, właściwe sterowanie wychodzi
Moduły eUPS obsługują wejścia alarmowe i techniczne oraz wyjścia sterujące urządzeniami przeciwpożarowymi. To za ich pośrednictwem realizowane są zależności wynikające ze scenariusza pożarowego.
Powtarzalność ma znaczenie praktyczne. Projektant i integrator nie muszą dla każdej strefy tworzyć nowego układu sprzętowego. Pracują na znanej strukturze, którą mogą konsekwentnie stosować w kolejnych częściach obiektu. Ułatwia to uruchomienie, testowanie i późniejsze utrzymanie instalacji.
eLSK: nie tylko „otwarta” albo „zamknięta”
Moduły eLSK wykorzystano przede wszystkim do cyfrowego sterowania i monitorowania klap pożarowych. Przy dużej liczbie urządzeń sama informacja o położeniu klapy może być niewystarczająca. Istotne jest również to, czy urządzenie wykonało polecenie i czy jego stan jest prawidłowo widoczny w systemie.
Cyfrowy nadzór pomaga zachować czytelność wraz ze wzrostem liczby urządzeń. Operator otrzymuje bardziej wiarygodną informację, a zespół techniczny lepszą podstawę do diagnostyki.

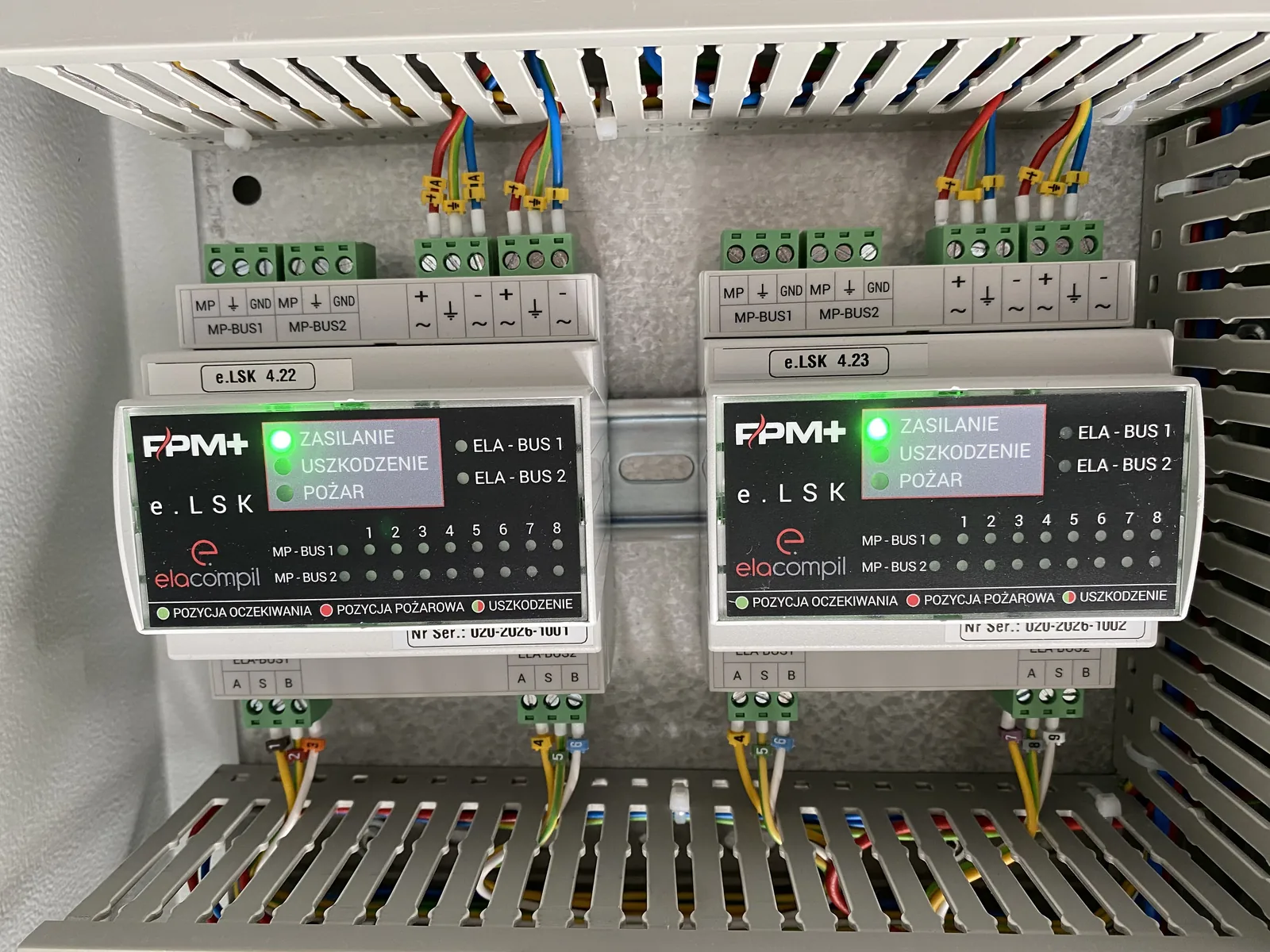

Ilustracja modułów eLSK użytych do sterowania i monitorowania urządzeń przeciwpożarowych.
Dlaczego prostota ma znaczenie właśnie przy dużych projektach
Im większy obiekt, tym więcej zależności trzeba zaprojektować, uruchomić, przetestować, udokumentować i utrzymać. Każdy dodatkowy wyjątek zwiększa ryzyko pomyłki. Dlatego niewielka liczba powtarzalnych elementów jest zaletą, a nie ograniczeniem.
Powtarzalna architektura ułatwia:
- etapowanie wdrożenia bez zmiany podstawowej logiki sprzętowej,
- zachowanie spójności pomiędzy strefami i branżami,
- testowanie współpracy wielu instalacji,
- szybsze rozpoznanie urządzenia, które nie osiągnęło wymaganego stanu,
- późniejszy serwis, rozbudowę i szkolenie personelu.
W inwestycji takiej jak Warszawa Zachodnia przekłada się to nie tylko na prostszą architekturę techniczną. Oznacza również bardziej przewidywalny proces uruchomienia.
Jak sprawdzić, czy scenariusz pożarowy rzeczywiście zadziałał
W dużym obiekcie nie wystarczy potwierdzić, że na ekranie pojawił się alarm. Test powinien objąć cały łańcuch działania — od sygnału wejściowego do informacji zwrotnej. W praktyce trzeba jednoznacznie sprawdzić cztery elementy:
- czy właściwy sygnał alarmowy lub techniczny został odebrany,
- czy logika scenariusza uruchomiła właściwe polecenie,
- czy urządzenie wykonało oczekiwane działanie,
- czy informacja zwrotna wróciła do systemu i jest czytelna dla operatora.
Taki podział pozwala niezależnie sprawdzać poprawność prezentacji zdarzeń i działanie warstwy wykonawczej. Ułatwia także wskazanie miejsca problemu: w źródle alarmu, logice, komunikacji, urządzeniu czy wizualizacji.
Na etapie uruchomienia warto korzystać z powtarzalnych prób i jasno zdefiniowanych kryteriów odbioru. Taki sposób pracy pozwala potwierdzić działanie całego scenariusza pożarowego, a nie tylko pojedynczych urządzeń. Więcej praktycznych przykładów opisuje artykuł o tym, jak przygotować odbiór instalacji przeciwpożarowych.
Najważniejszy efekt: złożoność pozostaje pod kontrolą
Na Warszawie Zachodniej funkcje wizualizacji i obsługi operatorskiej oddzielono od bezpośredniej realizacji sterowań przeciwpożarowych. GEMOS zbiera i prezentuje informacje z integrowanych systemów, natomiast FPM+ wykonuje scenariusz i nadzoruje stany urządzeń.
Dzięki temu można osobno zweryfikować to, co widzi operator, oraz to, co wykonują urządzenia. Powtarzalna struktura modułów dodatkowo ułatwia testowanie kolejnych stref i identyfikowanie elementów, które nie osiągnęły wymaganego stanu.
W obiekcie obejmującym około 9000 punktów danych możliwość sprawdzenia polecenia, jego wykonania i informacji zwrotnej nie jest dodatkiem. Jest podstawą prawidłowego uruchomienia i późniejszej obsługi systemu.
Standardy bezpieczeństwa infrastruktury krytycznej
W obiektach o znaczeniu strategicznym wymogi stawiane automatyce i wizualizacji wykraczają poza niezawodność fizyczną. Nowe unijne ramy prawne kładą szczególny nacisk na ochronę infrastruktury krytycznej przed atakami cyfrowymi. Podstawą bezpiecznej integracji jest stosowanie systemów opartych na normowych mechanizmach ochrony danych.
Platforma GEMOS zapewnia szyfrowaną komunikację i wspiera stabilne oraz bezpieczne funkcjonowanie całego obiektu, chroniąc integralność przesyłanych informacji.
FAQ
- Ile punktów danych objęła integracja na Warszawie Zachodniej?Instalacja GEMOS objęła około 9000 punktów danych pochodzących z wielu systemów bezpieczeństwa i instalacji technicznych.
- Jaką rolę pełni GEMOS?GEMOS integruje i prezentuje informacje, koreluje zdarzenia oraz dostarcza operatorowi kontekst, na przykład lokalizację alarmu i obraz z odpowiedniej kamery.
- Jaką rolę pełni FPM+?FPM+ realizuje sterowania urządzeniami przeciwpożarowymi, nadzoruje ich stany i wykonuje zależności zapisane w scenariuszu pożarowym.
- Do czego wykorzystano moduły eUPS i eLSK?eUPS obsługują wejścia alarmowe i techniczne oraz wyjścia sterujące. eLSK służą przede wszystkim do cyfrowego sterowania i monitorowania klap pożarowych.
- Dlaczego podział ról między GEMOS i FPM+ jest ważny?Pozwala oddzielić obraz sytuacji i pracę operatora od bezpośredniego wykonania sterowań. Dzięki temu łatwiej testować każdą warstwę i szybciej znaleźć źródło nieprawidłowości.
- Co daje powtarzalna architektura modułów?Ułatwia etapowanie, uruchomienie, testy, dokumentowanie i serwis. Zespół pracuje na znanej strukturze zamiast tworzyć osobny układ sprzętowy dla każdej strefy.
