Wieżowce to obiekty, w których zarządzanie bezpieczeństwem nabiera szczególnego wymiaru — dosłownie. Dziesiątki kondygnacji, setki najemców, tysiące urządzeń technicznych i nierzadko kilka budynków połączonych wspólną infrastrukturą. Operator systemu bezpieczeństwa musi poruszać się po tym środowisku sprawnie i intuicyjnie, a profesjonalna platforma wizualizacji powinna mu to ułatwiać.
Drapacze chmur Dolnego Manhattanu z widokiem na Most Brookliński — kompleksy biurowe tego typu stawiają szczególne wymagania przed systemami zarządzania bezpieczeństwem [zdjęcie własne]
W przypadku budynków wysokościowych kluczowe znaczenie mają trzy obszary funkcjonalne platformy integrującej: nawigacja po kondygnacjach, szybkie lokalizowanie najemców oraz integracja z systemami technicznymi budynku — w tym z windami. Poniżej omówienie każdego z nich na przykładzie środowiska GEMOS.
Wybierz kondygnację…
Budynek wysokościowy to kilkadziesiąt, a niekiedy ponad sto kondygnacji. Operator systemu bezpieczeństwa musi mieć możliwość szybkiego przejścia do planu dowolnej z nich. W środowisku GEMOS służy do tego widok szachownicy — graficzna siatka kondygnacji, w której każde piętro jest osobnym przyciskiem prowadzącym do odpowiedniego planu sytuacyjnego.

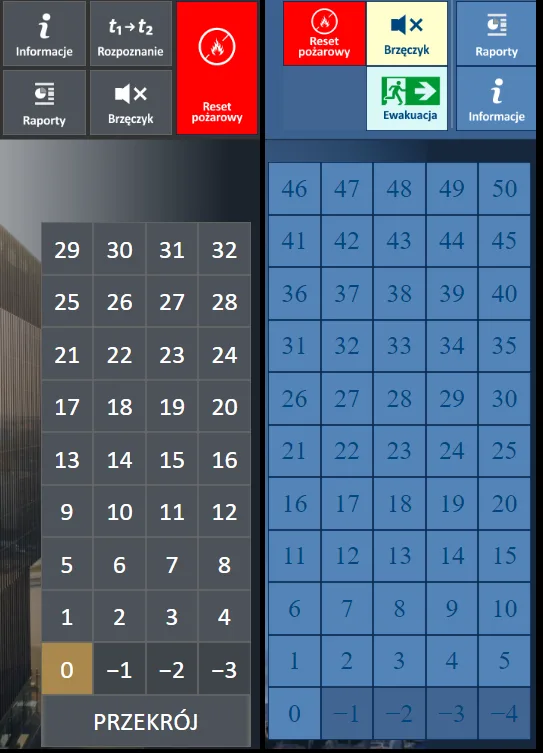

Widok szachownicy — szybki dostęp do planów poszczególnych kondygnacji budynku wysokościowego.
Dla obiektów składających się z kilku budynków szachownica może obejmować je wszystkie, dając operatorowi pełny obraz kompleksu w jednym widoku. Istotnym uzupełnieniem jest widok przekrojowy budynku, który pozwala zobaczyć układ kondygnacji w pionie — szczególnie przydatny przy analizie zdarzeń obejmujących wiele pięter.
Przekrój budynku — pionowy układ kondygnacji ułatwia orientację w strukturze obiektu.
W momencie alarmu odpowiednia kondygnacja zostaje automatycznie podświetlona, a operator może jednym kliknięciem przejść do szczegółowego planu piętra z lokalizacją zdarzenia. Gdy w jednym kompleksie funkcjonuje kilka budynków, szachownica pozwala natychmiast zidentyfikować, w którym z nich nastąpiło zdarzenie.

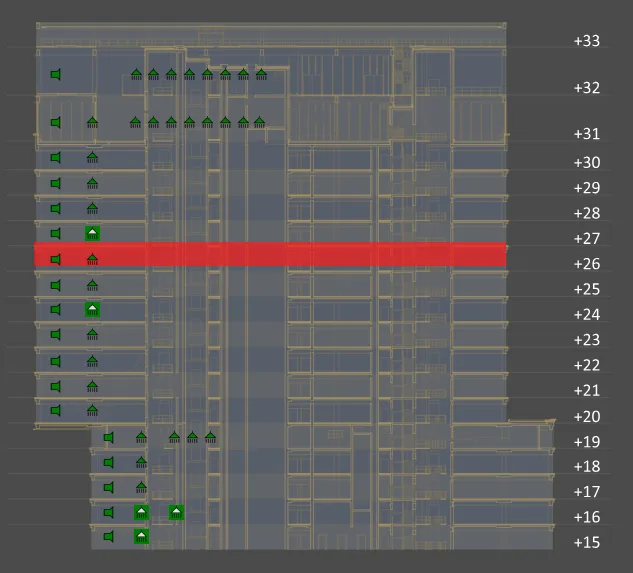

W momencie alarmu kondygnacja zostaje automatycznie podświetlona — operator natychmiast wie, gdzie nastąpiło zdarzenie.
…znajdź najemcę…
W budynkach biurowych wysokościowych najemcy zmieniają się, przeprowadzają między piętrami, a ich strefy zajmują niekiedy fragmenty kilku kondygnacji. Środowisko GEMOS oferuje funkcję wyszukiwania najemców, dzięki której operator — po wpisaniu nazwy firmy — zostaje automatycznie przeniesiony do odpowiedniego planu sytuacyjnego z wyróżnioną strefą danego najemcy.
Funkcja wyszukiwania najemców — szybkie zlokalizowanie firmy w budynku bez konieczności ręcznego przeglądania kondygnacji.
Wizualizacja stref najemców opiera się na grafice wektorowej, dzięki czemu plany są czytelne niezależnie od poziomu przybliżenia. Strefy poszczególnych firm mogą być oznaczone kolorami, a po najechaniu kursorem system wyświetla dodatkowe informacje — na przykład dane kontaktowe administratora danej strefy.

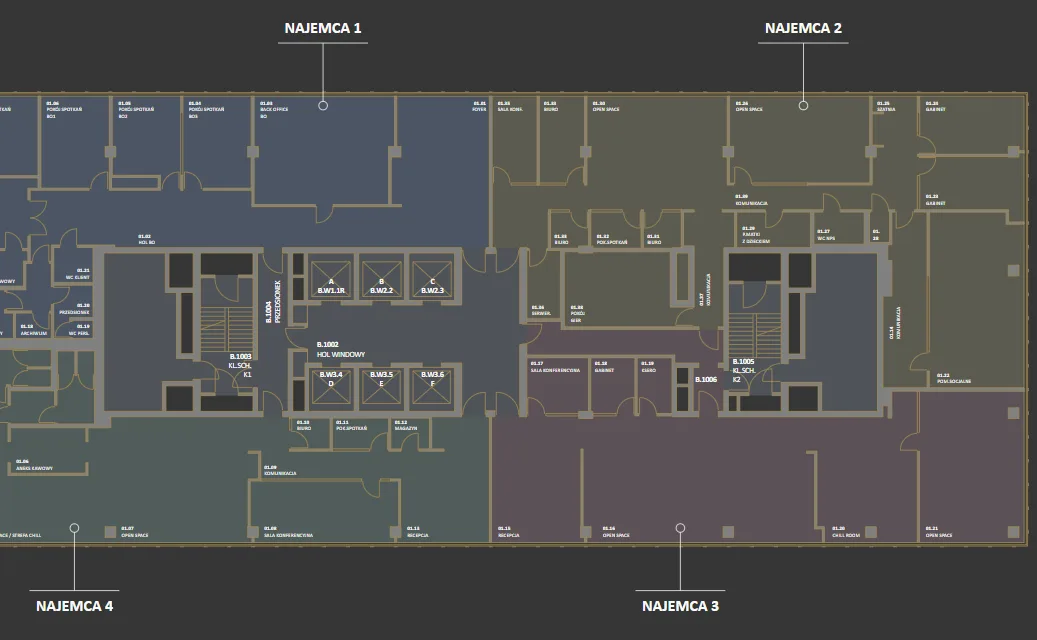

Strefy najemców oznaczone na planie kondygnacji — grafika wektorowa zapewnia czytelność przy dowolnym poziomie przybliżenia.
Tego typu funkcjonalność jest szczególnie istotna w kontekście procedur ewakuacyjnych — pozwala szybko ustalić, który najemca zajmuje daną strefę i kto jest odpowiedzialny za koordynację ewakuacji w tej części budynku.
Po wybraniu strefy operator uzyskuje dostęp do szczegółowych informacji o najemcy, w tym danych kontaktowych.
…i pojedź tam windą
Budynki wysokościowe to nie tylko systemy zabezpieczeń w klasycznym rozumieniu. Profesjonalna platforma integrująca musi obejmować również systemy techniczne budynku — instalacje IT, depozytory kluczy, oświetlenie awaryjne, zasilacze UPS, a przede wszystkim windy.
Integracja z systemami technicznymi budynku — depozytory kluczy, oświetlenie awaryjne i zasilacze UPS w jednym środowisku wizualizacji.
Integracja z systemem wind pozwala na monitorowanie ich stanu w czasie rzeczywistym — operator widzi, na której kondygnacji znajduje się każda kabina, czy winda jest w ruchu, czy stoi, oraz czy zgłaszany jest jakikolwiek stan awaryjny. W przypadku alarmu pożarowego system może automatycznie uruchomić procedurę zjazdu wind na kondygnację ewakuacyjną.

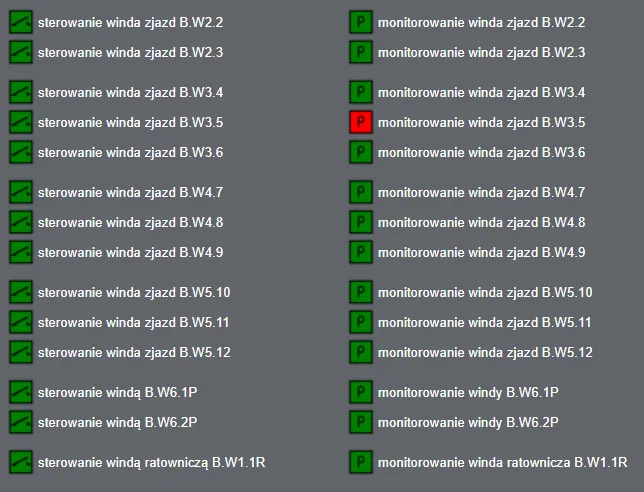

Monitorowanie wind — pozycja kabin, kierunek jazdy i stany awaryjne widoczne na jednym ekranie.
Nie mniej ważna jest integracja z systemem monitoringu wizyjnego. Kamery zainstalowane w kabinach wind oraz na poszczególnych kondygnacjach mogą być automatycznie wywoływane w kontekście zdarzenia alarmowego — operator widzi obraz z kamery najbliższej miejsca alarmu bez konieczności ręcznego przeszukiwania setek strumieni wideo.

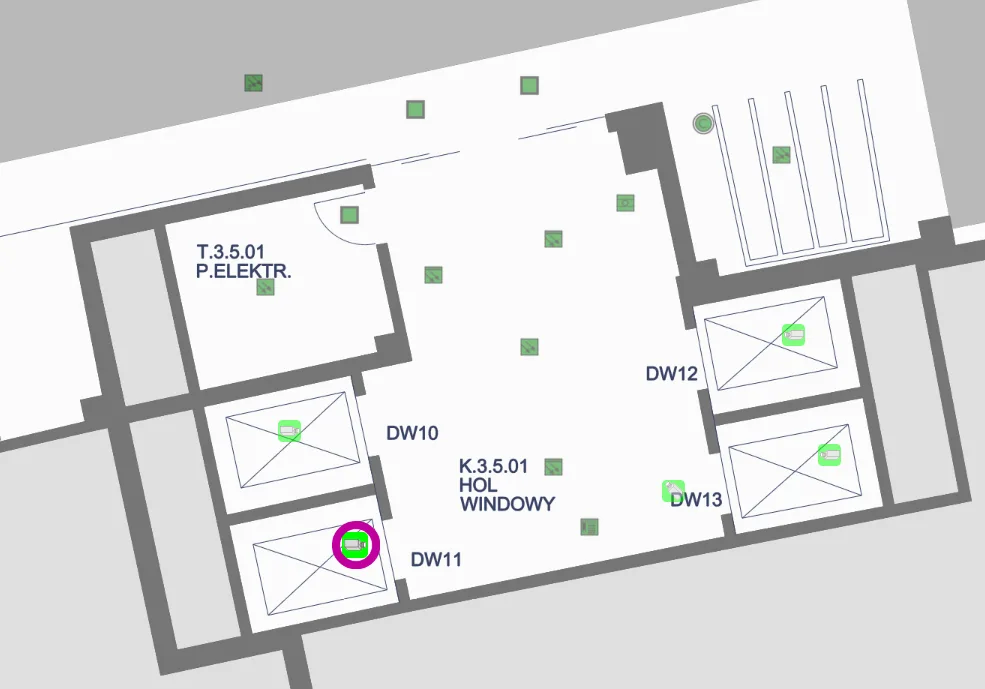

Obraz z kamery w kabinie windy wywoływany automatycznie w kontekście zdarzenia — szybka weryfikacja wizualna bez ręcznego wyszukiwania.
Wieżowce to obiekty wymagające od platformy integrującej nie tylko szerokiego zakresu integracji, ale przede wszystkim przemyślanej ergonomii — takiej, która pozwoli operatorowi sprawnie nawigować po złożonej strukturze budynku, szybko zlokalizować miejsce zdarzenia i podjąć odpowiednie działania.
