System sygnalizacji włamania i napadu to jeden z fundamentalnych elementów infrastruktury bezpieczeństwa w każdym obiekcie — od biurowca, przez muzeum, po obiekt infrastruktury krytycznej. Jednak sama instalacja SSWiN to dopiero początek. Prawdziwa wartość pojawia się w momencie, gdy system ten zostaje zintegrowany z platformą PSIM i zwizualizowany w sposób umożliwiający operatorom pełną kontrolę nad chronionymi strefami.
Luwr — najczęściej odwiedzane muzeum na świecie. Obiekty o najwyższym znaczeniu kulturowym wymagają zaawansowanej wizualizacji systemów sygnalizacji włamania i napadu [zdjęcie własne]
W niniejszym artykule omówimy, w jaki sposób zaawansowana wizualizacja SSWiN w środowisku PSIM pozwala na efektywniejsze zarządzanie bezpieczeństwem — od weryfikacji alarmów, przez operacje na strefach, aż po monitoring kondycji sprzętowej i synchronizację czasu.
Wizualizacja stref i punktów detekcyjnych
Podstawą integracji SSWiN w środowisku PSIM jest odwzorowanie wszystkich stref alarmowych i punktów detekcyjnych na planach sytuacyjnych obiektu. Operator, zamiast analizować zdarzenia w postaci tekstowej listy na panelu centrali alarmowej, widzi je w kontekście przestrzennym — dokładnie wie, która strefa zgłosiła alarm i gdzie fizycznie znajdują się poszczególne czujki.

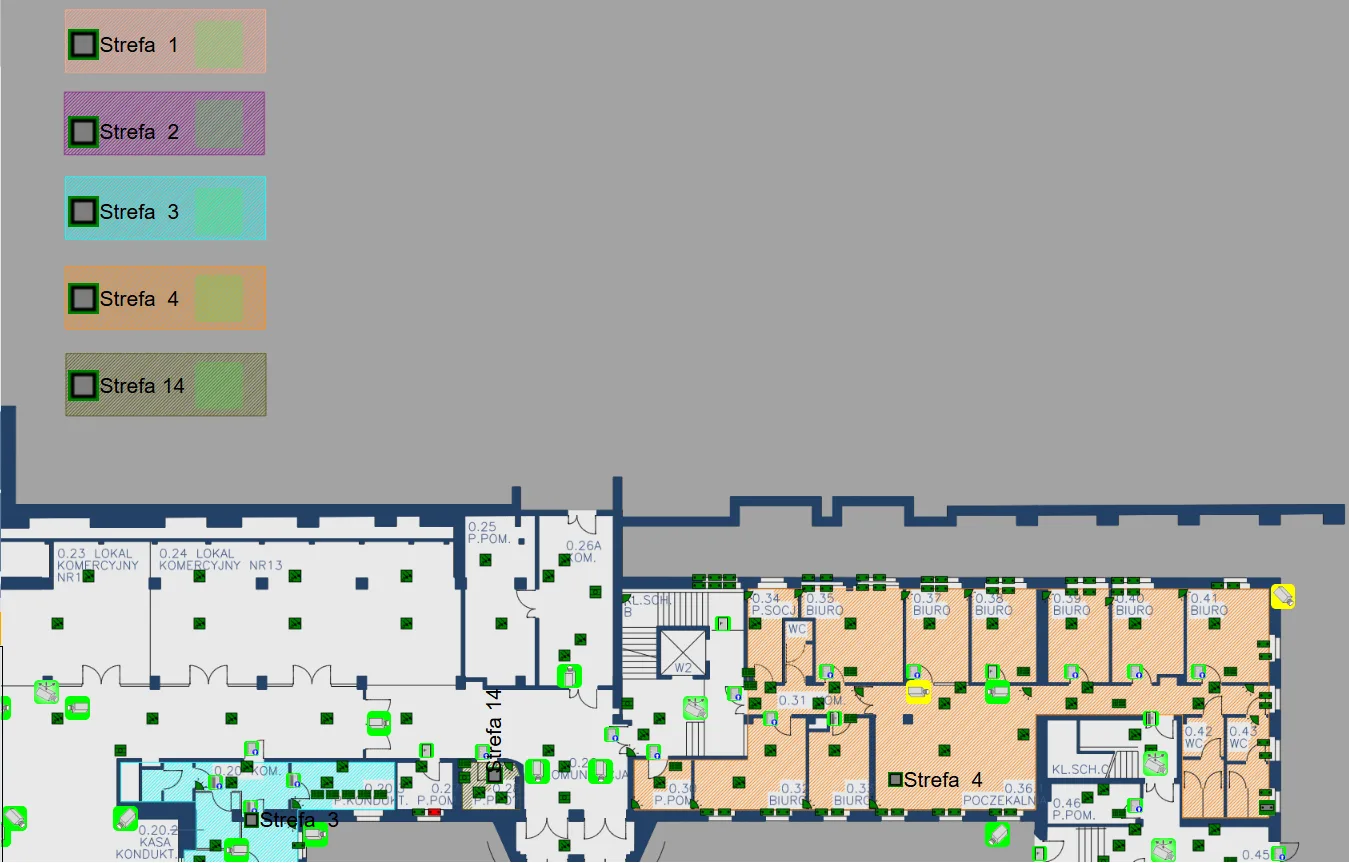

Wizualizacja stref alarmowych SSWiN na planie sytuacyjnym obiektu w środowisku integrującym GEMOS. Operator widzi stan każdej strefy w kontekście przestrzennym budynku.
Wizualizacja obejmuje nie tylko lokalizację czujek ruchu, kontaktronów czy barier podczerwieni, ale również ich bieżący stan — gotowość, alarm, sabotaż czy awarię. Dzięki temu obsługa techniczna zyskuje pełny obraz sytuacji bez konieczności fizycznego sprawdzania każdego elementu instalacji.
Podwójna weryfikacja alarmów
Jednym z najistotniejszych aspektów integracji SSWiN z platformą PSIM jest możliwość realizacji mechanizmów podwójnej weryfikacji. W momencie zadziałania czujki systemu włamania operator może natychmiast zweryfikować zdarzenie za pomocą kamery CCTV skojarzonej z daną strefą.
Mechanizm podwójnej weryfikacji alarmu — zdarzenie z systemu SSWiN automatycznie wywołuje podgląd z najbliższej kamery, co pozwala operatorowi natychmiast ocenić sytuację.
Automatyka kamery alarmowej — czyli automatyczne przełączenie obrazu na kamerę najbliższą miejscu alarmu — znacząco skraca czas reakcji. W przypadku obiektów, w których funkcjonują setki czujek i dziesiątki kamer, ręczne wyszukiwanie odpowiedniego podglądu byłoby czasochłonne i obarczone ryzykiem błędu. Platforma PSIM eliminuje ten problem, automatyzując proces weryfikacji i dostarczając operatorowi skojarzony obraz w chwili zgłoszenia alarmu.
Operacje na strefach — uzbrajanie, rozbrajanie i alarmy ciche
Profesjonalna integracja SSWiN w środowisku PSIM obejmuje również możliwość zdalnego sterowania strefami. Operator może z poziomu wizualizacji realizować operacje takie jak:
- uzbrajanie i rozbrajanie wybranych stref alarmowych;
- aktywowanie alarmów cichych — powiadomienie służb interwencyjnych bez wyzwalania sygnalizacji akustycznej na obiekcie;
- zdalny reset stref po obsłużeniu alarmu.
Panel sterowania strefami SSWiN w środowisku GEMOS — operator może uzbroić, rozbroić lub zresetować wybraną strefę bezpośrednio z poziomu planu sytuacyjnego.
Szczególnie istotna jest funkcja alarmu cichego, wykorzystywana w sytuacjach, gdy jawna reakcja mogłaby zagrozić bezpieczeństwu osób przebywających na obiekcie. Platforma PSIM umożliwia skonfigurowanie scenariuszy, w których alarm cichy automatycznie inicjuje szereg działań — od powiadomienia odpowiednich służb, przez zapis wideo z kamer, po zablokowanie wybranych przejść w systemie kontroli dostępu.
Monitoring kondycji sprzętowej
Wizualizacja SSWiN to nie tylko reagowanie na alarmy. Równie ważnym aspektem jest bieżący monitoring kondycji sprzętowej całej instalacji. Platforma PSIM pozwala wizualizować i protokołować stany takie jak:
- awarie zasilaczy centrali i ekspanderów;
- sabotaż obudów czujek i modułów;
- utrata łączności z poszczególnymi elementami systemu;
- stany niskiego napięcia akumulatorów.
Monitoring kondycji sprzętowej instalacji SSWiN — wizualizacja awarii, sabotaży i stanów serwisowych pozwala służbom technicznym na proaktywną konserwację systemu.
Taki proaktywny monitoring pozwala służbom technicznym reagować na problemy, zanim przerodzą się one w poważne awarie. System integrujący gromadzi historię wszystkich zdarzeń serwisowych, co umożliwia analizę trendów i planowanie prac konserwacyjnych na podstawie rzeczywistych danych eksploatacyjnych.
Synchronizacja czasu
W środowisku, w którym współpracuje wiele systemów — SSWiN, CCTV, kontrola dostępu, sygnalizacja pożarowa — kluczowe znaczenie ma jednolita baza czasowa. Różnice w zegarach poszczególnych central i serwerów mogą prowadzić do sytuacji, w której korelacja zdarzeń z różnych systemów staje się niejednoznaczna.

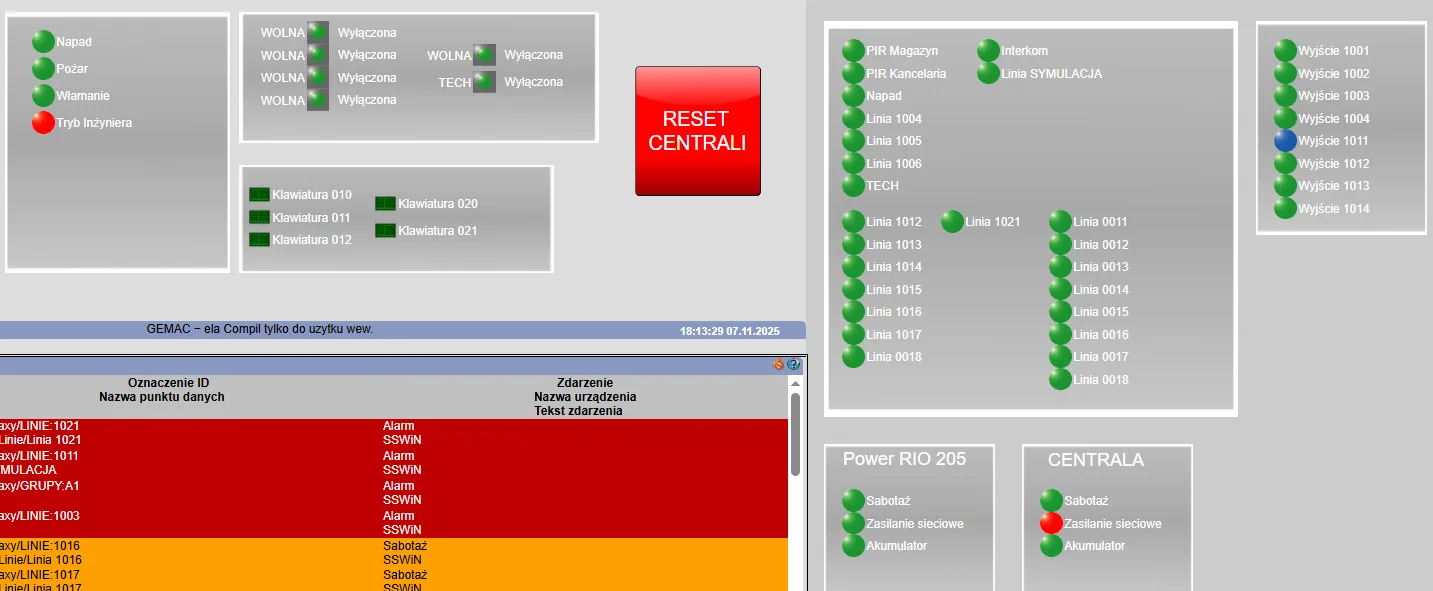

Synchronizacja czasu między wszystkimi zintegrowanymi systemami eliminuje niejednoznaczności przy korelacji zdarzeń alarmowych — kluczowy element profesjonalnej integracji.
Platforma PSIM realizuje synchronizację czasu ze wszystkimi zintegrowanymi systemami, zapewniając spójność znaczników czasowych w całym środowisku. Dzięki temu analiza post-incydentalna — na przykład porównanie momentu zadziałania czujki SSWiN z zapisem wideo z kamery — opiera się na wiarygodnych i zsynchronizowanych danych.
Synchronizacja czasu ma szczególne znaczenie w kontekście wymogów formalnych i audytowych, gdzie precyzyjne znaczniki czasowe stanowią element dokumentacji zdarzeń bezpieczeństwa.
